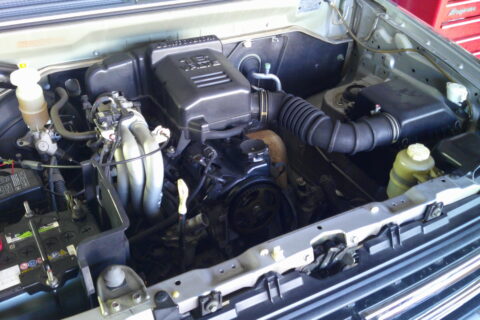

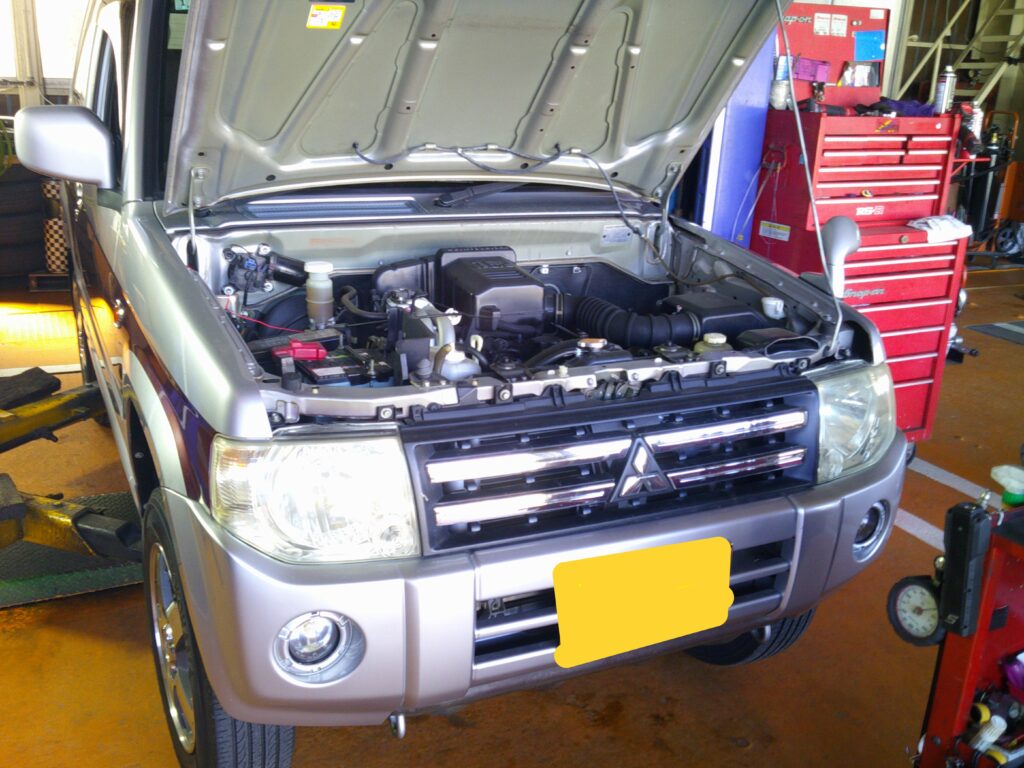

①タイミングベルト＆ウォーターポンプ 交換

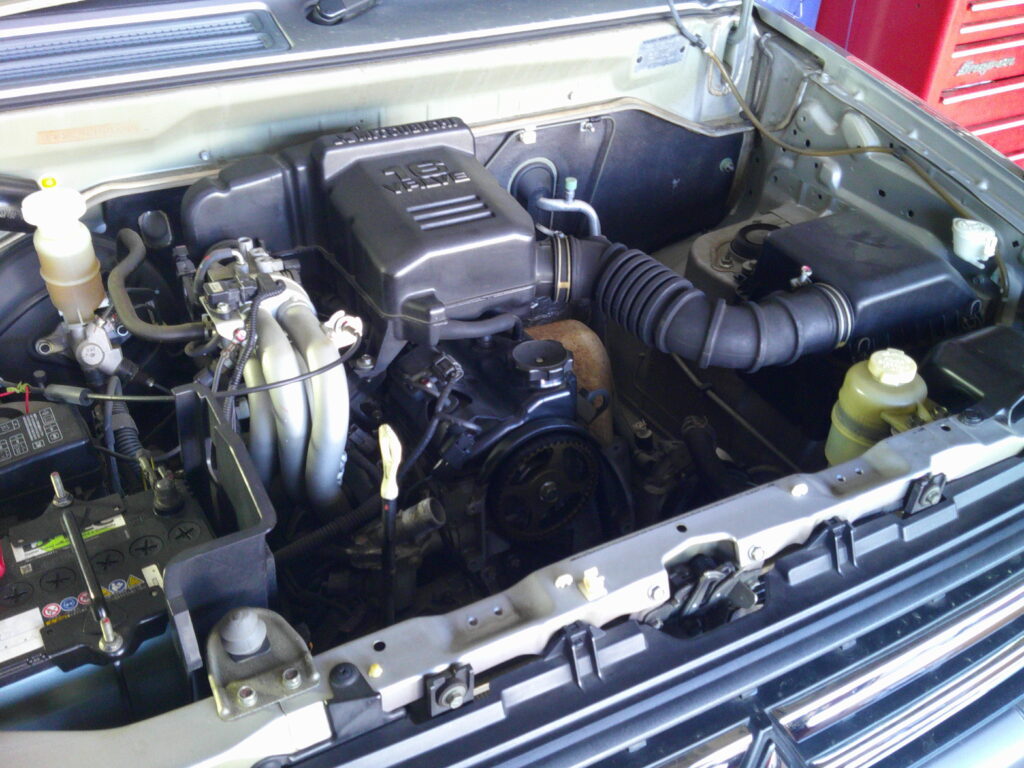

エンジンの外側にあるファンベルトを外し、冷却水を抜いてラジエータを取り外します。

②タイミングベルト＆ウォーターポンプ 交換

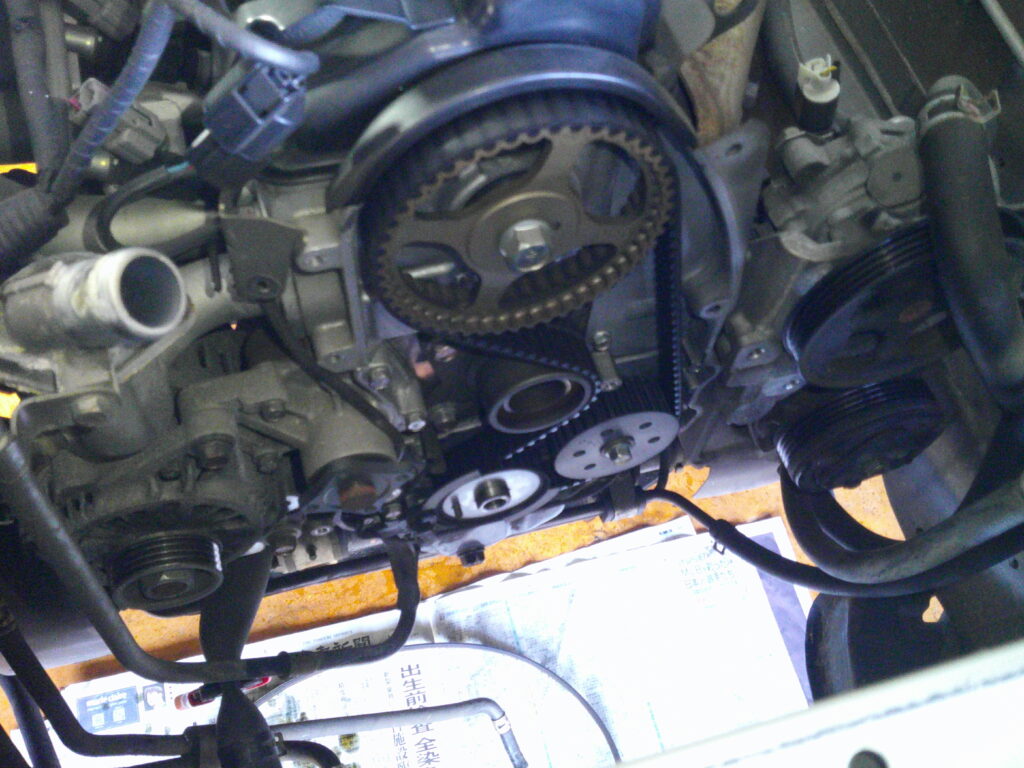

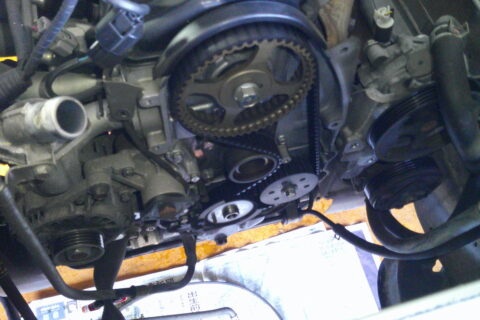

タイミングベルトカバーを外すとタイミングベルトとご対面。
タイミングベルトの名称通りで、エンジンの上側と下側のタイミングを合わせているベルトでして、ひとコマでもズレて取り付けるとエンジンの調子が悪くなります。エンジンが動いているときにベルトが切れると、エンジンによりますがエンジン内部で部品が衝突し、エンジンが壊れてしまうこともあります。

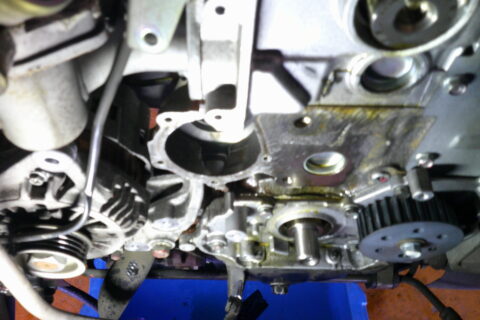

③タイミングベルト＆ウォーターポンプ 交換

このエンジンはタイミングベルトでウォーターポンプを回しておりますので、一緒にウォーターポンプも交換。別々でもいいのですが、結局タイミングベルトを外さないと交換出来ないので、一緒に交換した方が工賃がお得です。

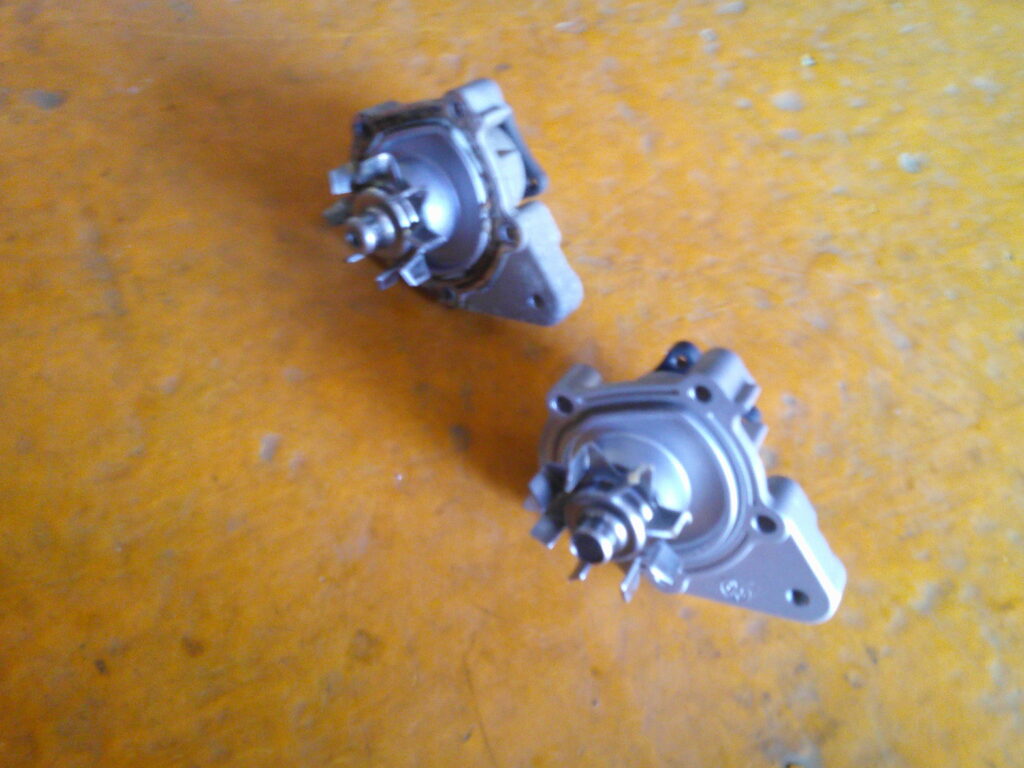

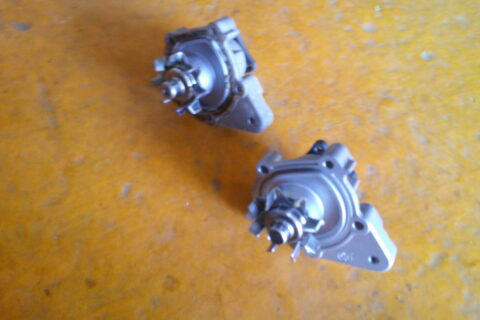

取り外したウォーターポンプ

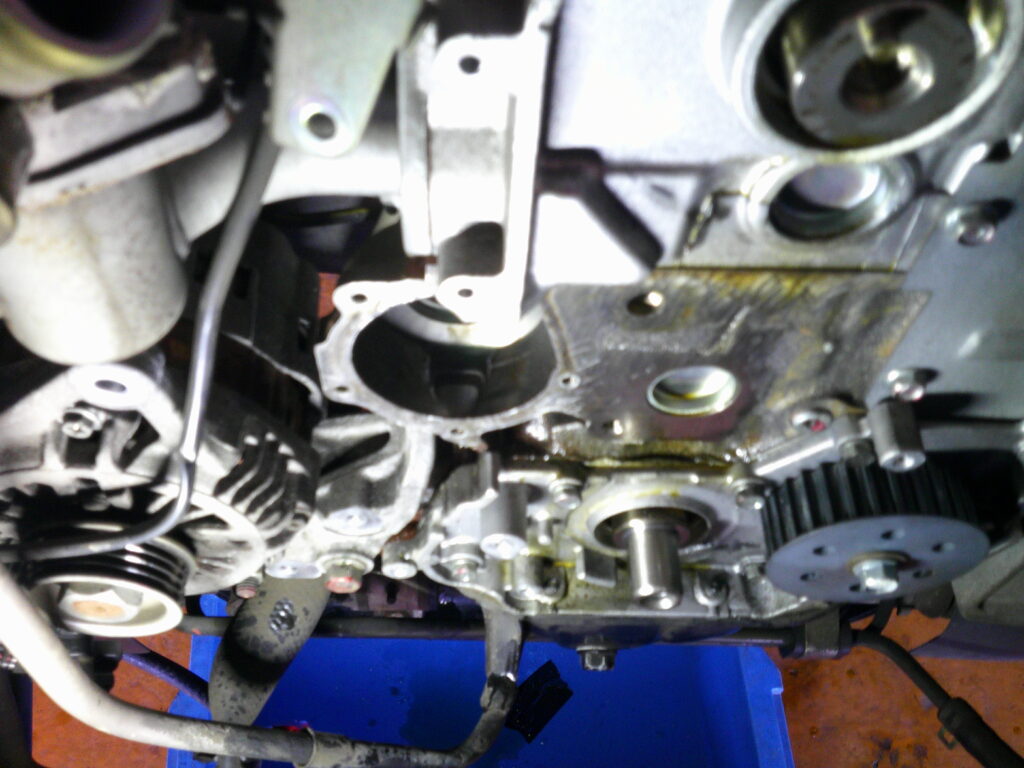

④タイミングベルト＆ウォーターポンプ 交換

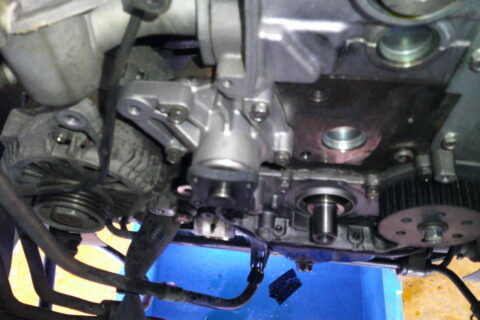

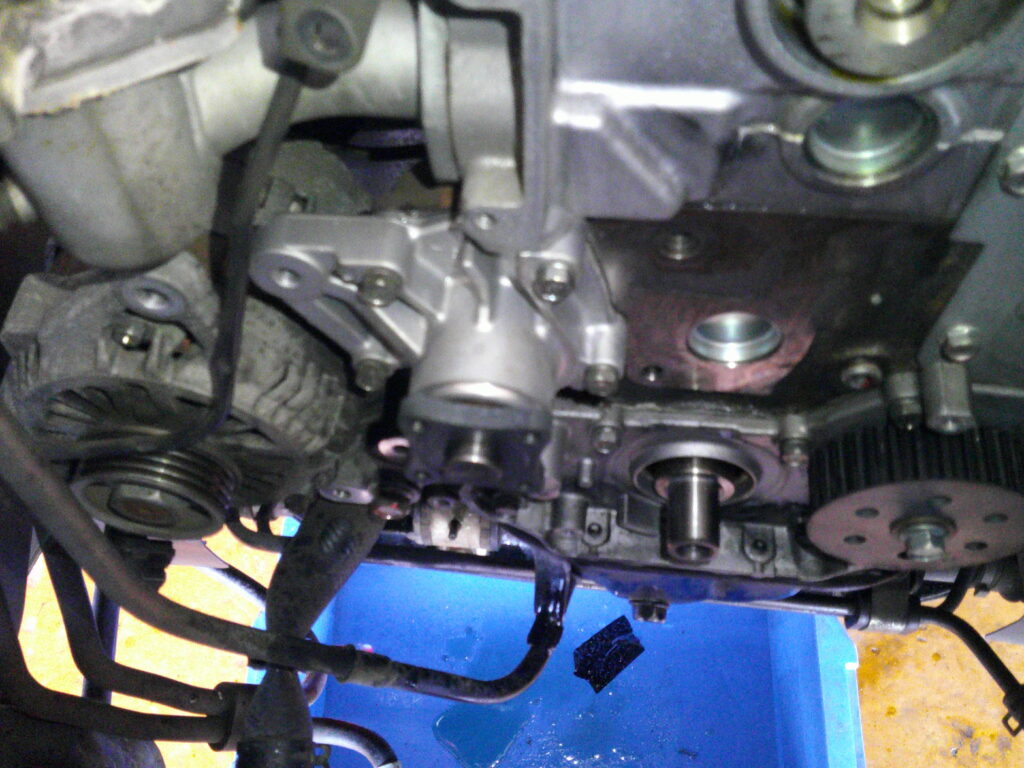

ウォーターポンプ取付

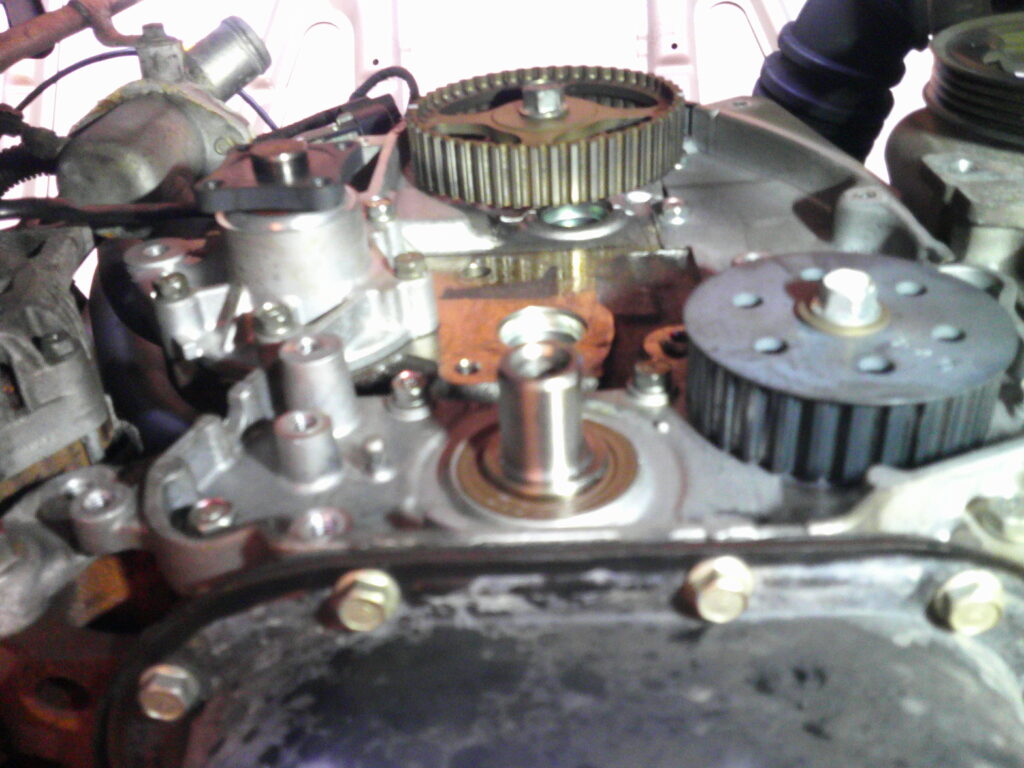

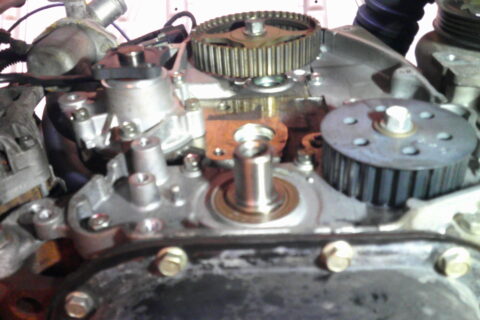

カムシャフトオイルシール　フロントクランクシャフトオイルシール 交換

エンジンの下側にあるクランクシャフトと上側にあるカムシャフトの軸に、エンジン内のオイルが出てこないように、ゴムのシールがついています。年数が
経過するとゴムが固く劣化しオイル漏れになるので、一緒に交換。

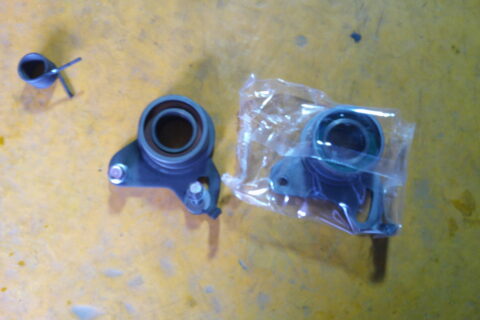

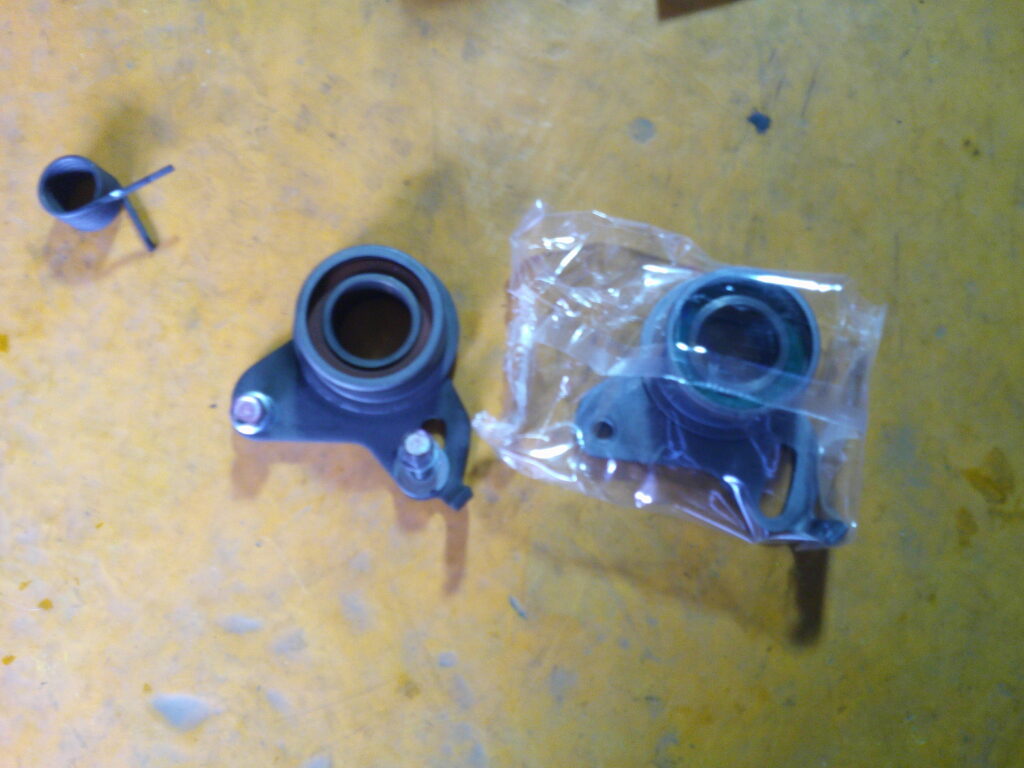

タイミングベルト テンショナー 交換

タイミングベルトがずれないように、ベルトに張りをもたせている部品。

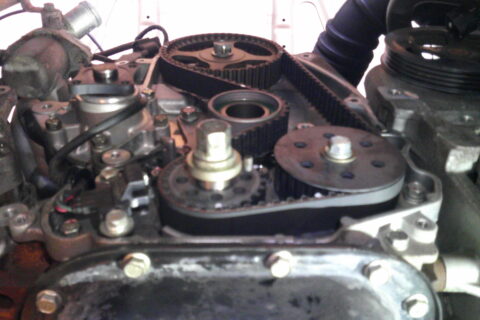

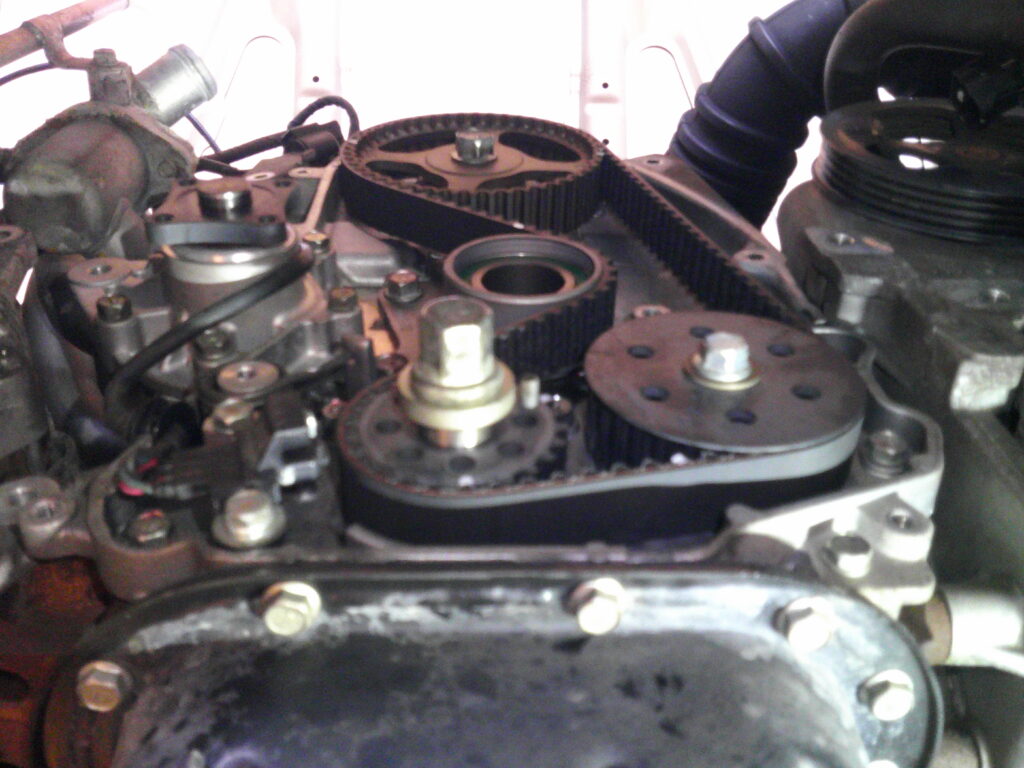

⑤タイミングベルト＆ウォーターポンプ 交換

タイミングベルトの位置を確認し、テンショナーで適切にベルトに張りを持たせ手完了。
後は外した部品を組付けし、冷却水を充填、エア抜き作業をして完了です・

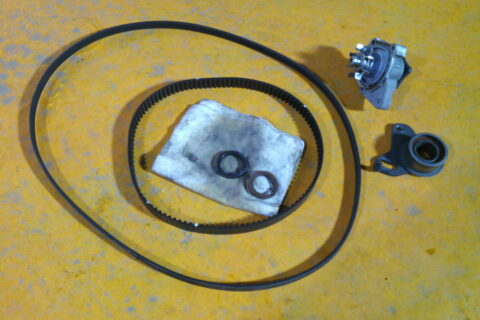

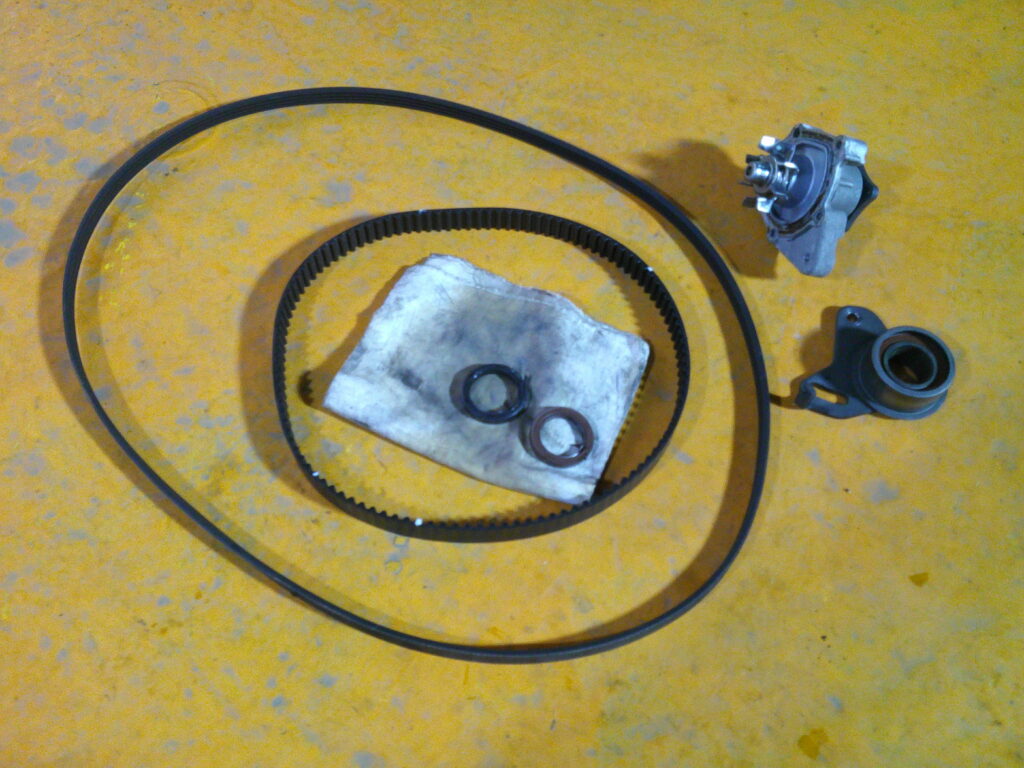

交換した部品

タイミングチェーンが主流になったので久々のタイミングベルト交換。楽しく整備させていただきました。
